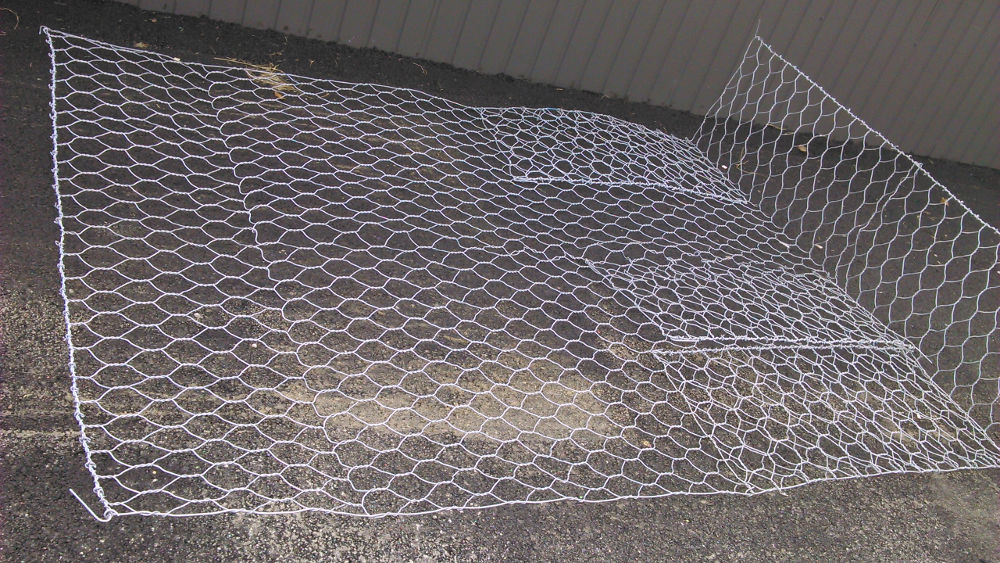

W przypadku gabionów i materacy firmy METMESH siatka o oczku sześciokątnym (heksagonalnym)
z podwójnie plecionego drutu wytwarzana
przez splatanie dwóch nici drutu potrójnym półobrotem. Doświadczenia pokazują, że do tego typu wyrobów wymiary oczka powinny wynosić od 6 x 8 cm
do maksymalnie 8 x 10 cm.

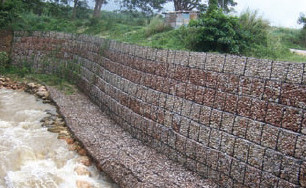

W związku z tym, że materace gabionowe mają kontakt zarówno z wodą jak i elementami niesionymi przez nurt wody, projekty muszą uwzględniać taką wytrzymałość i elastyczność materacy, która pozwoli oprzeć się fizycznym i mechanicznym oddziaływaniom takim jak uderzenia, tarcie, itp.
W celu wydłużenia okresu eksploatacji firma METMESH wytwarza materace z drutu o średnicy 2,70 mm i oczkach
o wymiarach 8 x 10 cm
oraz dodatkowo z drutu o średnicy 2,20 mm i oczkach 6 x 8 cm . Taka charakterystyka siatki stosowanej do materacy pozwala na wypełnienie do 3 warstw kruszywa
o średnicy 87 mm( 3 '' cala), która jest wystarczająca dla rozproszenia energii wody i efektu podmywania.

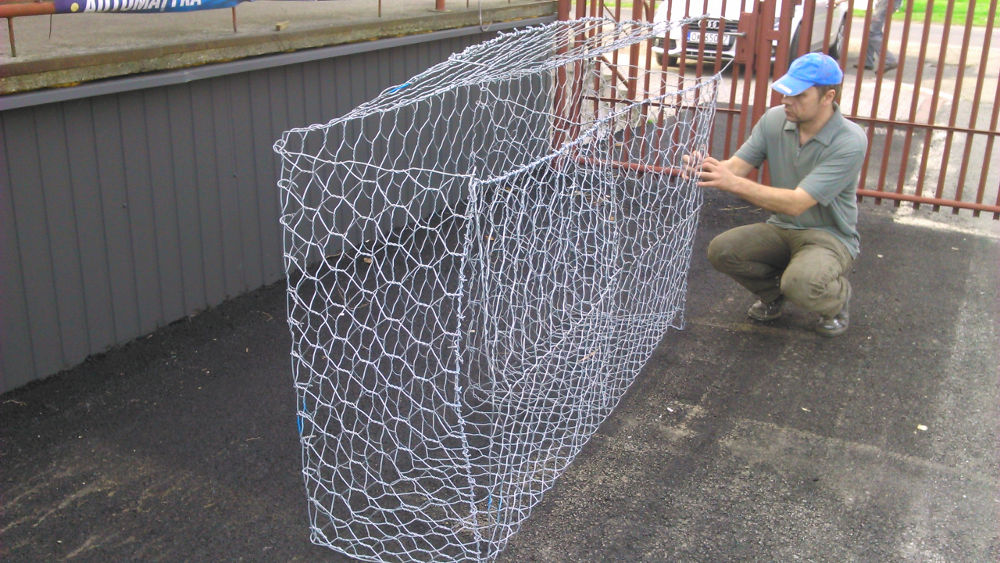

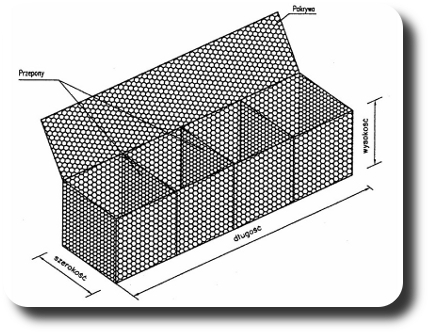

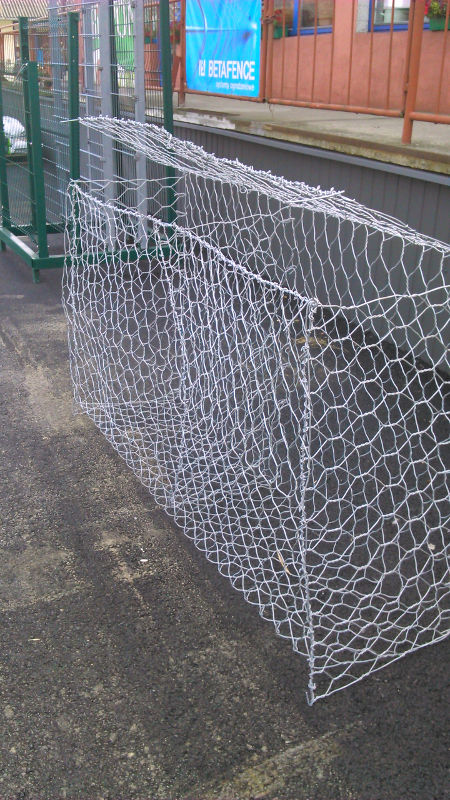

Kosze gabionowe z siatek z podwójnie skręconego drutu:
| Lp. | Wymiary oczek(cm) | średnica drutu (mm) | ||
|---|---|---|---|---|
| drut siatki | drut wzmacniający brzeg i stężający | |||
| 1 | 8 x 10 | 3,0 | 3,9 | |
| 2 | 2,7 | 3,4 | ||
| 3 | 8 x 10 *) | 2,7/3,5 **) | 3,4/4,1 **) | |
| 4 | 3,0/3,7 **) | 3,9/4,4 **) | ||
| 5 | 6 x 8 | 2,2 | 2,7 | |
| 6 | 6 x 8 *) | 2,2/3,2 **) | 2,7/3,7 *) | |
|
*) siatka z drutu pokrytego cynkiem lub Zn-Al w powłoce PVC. **) pierwsza liczba podaje średnicę drutu, druga - średnicę zewnętrzną powłoki PVC Pierwsza liczba w wymiarach oczek siatki jest wymiarem oznaczonym na rys. 1 literą "D" |
||||
Tabela standardowych wymiarów koszy gabionowych z siatek plecionych:
| Lp. | Długość (m) | Szerokość (m) | Wysokość (m) | Liczba przegród |
|---|---|---|---|---|
| 1 | 1,50 | 1,00 | 1,00 | - |
| 2 | 2.00 | 1.00 | 0,50 lub 1,00 | 1 |
| 3 | 3,00 | 1,00 | 0,50 lub 1,00 | 2 |
| 4 | 4,00 | 1,00 lub 1,50 | 0,50 lub 1,00 | 3 |
| 5 | 5,00 | 1,00 lub 1,50 | 0,50 lub 1,00 | 4 |
| 6 | 6,00 | 2,00 | 0,50 | 5 |

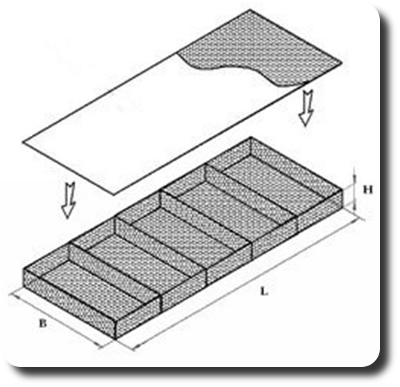

Wymiary standardowych materacy gabionowych:
| Lp. | Długość L (m) | Szerokość B (m) | Grubość materaca H (m) |
|---|---|---|---|
| 1 | 4,0 | 2,0 | 0,17;0,23;0,30 |
| 2 | 5,0 | 2,0 | 0,17;0,23;0,30 |
| 3 | 6,0 | 2,0 | 0,17;0,23;0,30 |
kliknij wybrane zdjęcie aby uruchomić przeglądarkę zdjęć

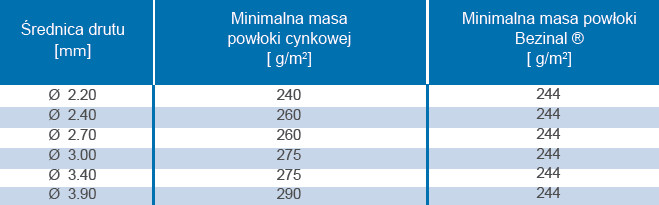

Drut używany do produkcji gabionów przez firmę METMESH jest zabezpieczany poprzez następujące rodzaje powłok:

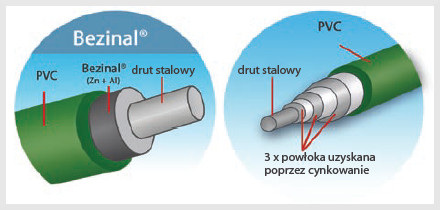

Specjalne powłoki ochronne, jakimi pokrywany
jest drut używany do produkcji gabionów firmy
METMESH gwarantują wieloletnią trwałość tych
wyrobów. Powłoki te obejmują: potrójną warstwę
galwaniczną poprzez wykonanie cynkowania
ogniowego (wg BS 443-82 / ASTM A 641),
względnie stosowana jest specjalna powłoka
cynkowo-aluminiowa Bezinal ® . Podane rodzaje
zabezpieczeñ gwarantują skuteczną ochronę
przed korozją
i ścieraniem się (abrazją) wskutek
oddziaływañ zewnętrznych.
Dodatkowa powłoka ochronna z PCV, zalecana jest w przypadkach bardzo silnej korozji tzn. kilku czynników oddziałowywujących równocześnie, która może zostać zastosowana dodatkowo do w/ wymienionych powłok metalicznych.
